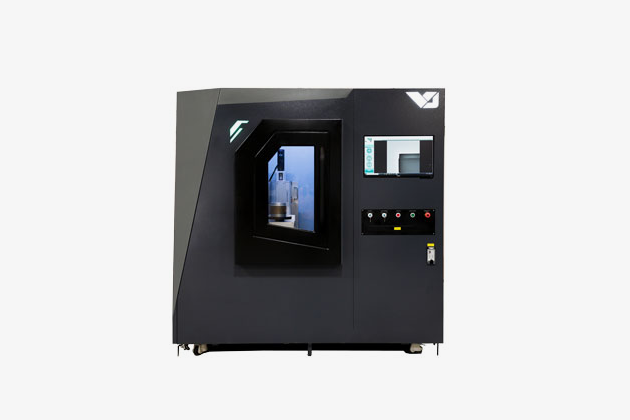

隨著通信、消費電子等產業快速發展，如今半導體設計和制造技術日益成熟，電子產品多功能化、小型化、輕量化的發展要求，將朝著高密度、多層化、高性能等方向發展。VJ射線源生產廠家的設備在以下檢測方面上表現出其優勢:

（1）極大的工藝缺陷覆蓋范圍

極大的工藝缺陷覆蓋范圍自動X射線檢測技術對工藝缺陷的覆蓋率高達97%，同時能觀察到其他測試手段無法可靠探測到的缺陷。

（2）非接觸式無損內部檢測

較高的測試覆蓋度，自動X射線檢測技術可以對肉眼和在線測試(ICT)檢查不到的地方進行檢查。

（3）可分層檢測，效率更高

VJ射線源生產廠家的設備可穿過PCB板的基板材料，還能對雙層板以及多層板進行檢測。對于每一層的缺陷能夠做到一目了然，大大的將光學檢測效率給提升了。通過高性能、高復雜性、高質量PCB的生產，在使用優良原材料以及先進的生產工藝能夠保障技術質量。
